Mi van Alumínium ötvözet huzal és miben különbözik a tiszta alumíniumhuzaltól?
Az alumíniumötvözet huzal olyan vezető anyag, amelyet úgy állítanak elő, hogy szabályozott mennyiségű ötvözőelemet – leggyakrabban magnéziumot, szilíciumot, vasat, rézt vagy ritkaföldfémeket – adnak az alap alumíniummátrixhoz. Az eredmény egy olyan huzal, amely megőrzi az alumínium alacsony sűrűségét és korrózióállóságát, miközben lényegesen jobb szakítószilárdságot, vezetőképességi stabilitást és kifáradási teljesítményt biztosít.
A tiszta alumíniumhuzal (1xxx sorozat, 99% Al) durván nagy szakítószilárdsággal rendelkezik 60-80 MPa , ami alkalmatlanná teszi teherhordó vagy nagy vibrációjú alkalmazásokhoz. Az elektromos és szerkezeti szolgáltatásokban használt általános alumíniumötvözethuzalok a következők:
- 1350-H19 — elektromos minőségű, csaknem tiszta Al, felsővezetékekben (ACSR, AAAC) használatos
- 6101 / 6201 - Al-Mg-Si ötvözet, hőkezelhető, szakítószilárdság 295-330 MPa, széles körben használják AAAC és ACAR vezetékekben
- 5056 / 5154 - Al-Mg ötvözet, kiváló korrózióállóság, általános a tengeri és autóipari kábelkötegekben
- 8000-es sorozat (8030, 8176) — Al-Fe-Cu ötvözet, amelyet a NEC hagyott jóvá építőhuzalokhoz rézhelyettesítőként
A legfontosabb különbség a mikroszerkezetben rejlik: az ötvözőelemek csapadékos keményedési fázisokat vagy szilárd oldatos szilárdítást vezetnek be, amely a tiszta alumíniumból hiányzik, lehetővé téve a mérnökök számára, hogy a szilárdságot, a kúszási ellenállást és az elektromos vezetőképességet a konkrét tervezési követelményekhez igazítsák.
Mechanikai és elektromos tulajdonságok: amit a vásárlóknak tudniuk kell
A megfelelő alumíniumötvözet huzalminőség kiválasztásához két olyan tulajdonság kiegyensúlyozására van szükség, amelyek gyakran egymással ellentétesek: az elektromos vezetőképesség (az IACS – International Heat Copper Standard százalékában mérve) és a szakítószilárdság. Az alábbi táblázat összehasonlítja a kereskedelmileg leginkább releváns osztályokat:
| Ötvözet / minőség | Vezetőképesség (% IACS) | Szakítószilárdság (MPa) | Elsődleges alkalmazás |
|---|---|---|---|
| 1350-H19 | 61.0 | 159–186 | Felső átviteli vezetékek |
| 6201-T81 | 52.5 | 295–330 | AAAC, nagy fesztávú távvezetékek |
| 8030-H24 | 61.0 | 103–138 | Építőhuzal (NEC 310 kompatibilis) |
| 5056-O | 27.0 | 290–345 | Tengeri vezetékek, autókábelek |
A vezetőképességen és a szilárdságon kívül három további tulajdonság határozza meg a hosszú távú szolgáltatási teljesítményt:
- Kúszásállóság — Tartós húzóterhelés hatására az alumíniumhuzal idővel megnyúlhat (kúszhat), ami a felsővezetékekben vezető megereszkedését okozhatja. A Fe és Si hozzáadott ötvözetek (8030, 6201) lényegesen alacsonyabb kúszási sebességet mutatnak, mint a tiszta alumínium.
- Fáradtságállóság — A rezgés okozta kifáradásos repedés a felsővezetők egyik fő meghibásodási módja. A 6201 és a ritkaföldfémekkel adalékolt ötvözetek fáradtsági határértékeket mutatnak 30-50%-kal magasabb mint 1350-H19 egyenértékű átmérő mellett.
- Korrózióállóság — A természetes alumínium-oxid (Al2O3) film minden alumíniumötvözeten jó légkörvédelmet biztosít. A Mg-tartalmú ötvözetek (5xxx sorozat) a legjobb teljesítményt sópermetezésben és tengerparti környezetben teljesítik.
Főbb alkalmazások az iparágakban
Az alumíniumötvözet huzalt a végpiacok szélesebb körében használják, mint azt a legtöbb vásárló gondolná. Minden alkalmazás külön követelményeket támaszt a vezeték tulajdonságaival szemben.
Erőátvitel és -elosztás
Az alumíniumötvözet huzalok legnagyobb piaca a felsővezetékek. A teljesen alumíniumötvözetű vezetők (AAAC) kizárólag 6201 sodrott huzalt használnak, kiváló szilárdság/tömeg arányt kínálva az ACSR-hez (acél erősítésű alumínium) képest akár 500 m-es fesztávon. A globális átviteli infrastruktúra fejlesztése, különösen Ázsiában és a Közel-Keleten, növeli a keresletet a nagy szilárdságú 6201-es vezetékek iránt, amelyek átmérője 2,0 mm és 4,5 mm között van.
Építési és építési vezetékek
A régebbi, tiszta alumínium vezetékekkel kapcsolatos csatlakozási hibák miatti több évtizedes aggodalmakat követően 8000-es sorozatú ötvözethuzalt (8030, 8176) fejlesztettek ki e problémák kiküszöbölésére. NEC 310. cikk és UL 83 most kifejezetten a 8000-es sorozatú ötvözetet sorolja fel a lakó- és kereskedelmi épületek leágazó áramköreinek engedélyezett vezetőanyagaként. Vezetőképessége megegyezik az 1350-es minőségű alumíniummal, míg a jobb alakíthatósága és a kivezetéseknél tapasztalható kúszásállósága miatt a réz költséghatékony helyettesítője, ami nagyjából költséges. 3-4× több kilogrammonként .
Autóipari és elektromos autók kábelkötegei
A súlycsökkentés kiemelt prioritás az autóipari OEM-ek számára. A réz alumíniumötvözet huzalra való cseréje a karosszéria kábelkötegeiben és az akkumulátor-összekötőkben a kábelköteg súlyát csökkentheti 40-48% . A kihívás a megfelelő rugalmasság elérése kis méreteknél (0,35–0,5 mm²), ezért a szabványos minőségek helyett speciális húzási és izzítási eljárásokkal rendelkező Al-Fe-Cu és Al-Mg-Si mikroötvözeteket használnak. A Tesla, a Toyota és számos európai OEM-gyártó a nagyáramú akkumulátorkábeleket alumíniumötvözet huzalra helyezte át elektromos autóiban.
Hegesztés és adalékanyag gyártás
Az ER4043 és az ER5356 alumíniumötvözet hegesztőhuzal a két legszélesebb körben meghatározott töltőanyag alumínium szerkezetek MIG/TIG hegesztéséhez. Az ER4043 (Al-Si) alacsonyabb repedésérzékenységet és simább gyöngyprofilt biztosít; Az ER5356 (Al-Mg) nagyobb szakítószilárdságot biztosít a hegesztési zónában ( ~260 MPa vs. ~190 MPa az ER4043-hoz), és ez az előnyben részesített választás tengeri és szerkezeti hegesztésekhez. Ugyanezeket az ötvözetcsaládokat ma már alapanyaghuzalként használják a huzalív-adalékanyag-gyártásban (WAAM) a nagy repülőgép- és szerszámalkatrészekhez.
Gyártási folyamat: a rúdtól a végső huzalig
Az alumíniumötvözet huzal gyártási módjának megértése segít a vásárlóknak értékelni a minőségi állításokat és meghatározni a megfelelő termékparamétereket.
- Ötvözés és öntés — Az alumíniumöntvényeket indukciós vagy gáztüzelésű kemencékben olvasztják. Az ötvözőelemeket pontos arányban adják hozzá, nitrogén- vagy argonfolyasztószerrel gáztalanítják a hidrogén porozitásának eltávolítása érdekében, és folyamatos öntéssel (Properzi vagy Conform eljárás) rúdba öntik 9-20 mm átmérőig.
- Meleghengerlés — Az öntött rudat azonnal melegen hengereljük 400–500 °C-on egy sor hengerlésen keresztül, hogy finomítsák a szemcseszerkezetet és elérjék a cél rúdátmérőt (jellemzően 9,5 mm huzalhúzó alapanyag esetén).
- Dróthúzás — A rudat keményfém- vagy gyémántmatricákon keresztül húzzák több menetben, fokozatosan csökkentve az átmérőt. A 300–380 °C-os köztes izzítást szükség szerint alkalmazzuk a húzási szakaszok közötti rugalmasság helyreállítására.
- Hőkezelés (mérséklet) — A hőkezelhető ötvözetek (6xxx, 2xxx) esetében az oldatos hőkezelés, majd a mesterséges öregítés (T6, T81) fejleszti azt a csapadékban edzett mikrostruktúrát, amely megadja a huzal végső mechanikai tulajdonságait.

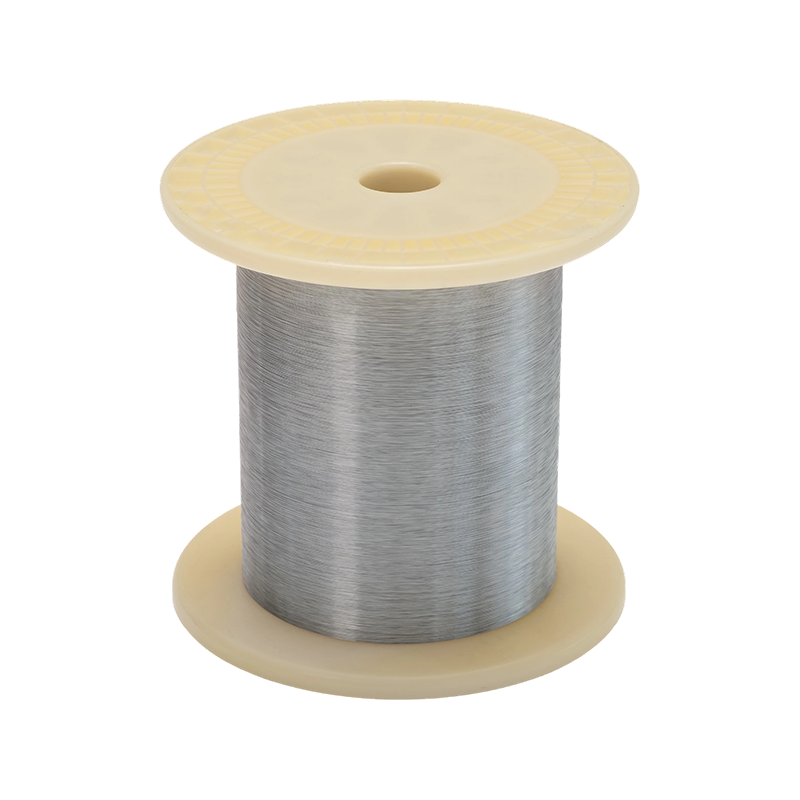

- Felületkezelés és tekercselés — A huzal könnyű olajos bevonatot kaphat a korrózió elleni védelem érdekében, vagy ón/horganyzott bevonatot a csatlakozókkal való kompatibilitás érdekében, majd feltekerheti orsókra vagy tekercsekre az ügyfél által megadott súlyra.
A kulcsfontosságú minőségellenőrzési pontok közé tartozik a kémiai összetétel (OES spektrometria), az ASTM B557 szerinti szakítóvizsgálat, az ASTM B193 szerinti ellenállásmérés, valamint a kifáradás kezdeti helyeit létrehozó szerszámnyomok vagy varratok felületi vizsgálata.
Az alumíniumötvözet huzal beszerzése: szabványok, specifikációk és szállítói értékelés
Az alumíniumötvözet huzalt első alkalommal beszerző vagy beszállítót váltó beszerzési csoportoknak a következő szabványokra kell hivatkozniuk műszaki specifikációik rögzítéséhez:
- ASTM B396 / B397 — Koncentrikus fektetésű sodrott 6201-T81 ötvözet vezető
- ASTM B800 / B801 — 8000-es sorozatú ötvözött huzal építőipari alkalmazásokhoz
- IEC 62004 — Hőálló alumíniumötvözet huzal felsővezetékekhez
- AWS A5.10 — Csupasz alumínium és alumíniumötvözet hegesztőelektródák és rudak
- GB/T 23308 — Kínai nemzeti szabvány a felsővezetékekben használt alumíniumötvözet huzalokra (az ázsiai-csendes-óceáni ellátási lánc beszerzésére vonatkozik)
A beszállítók értékelésekor kérjen malomvizsgálati tanúsítványok (MTC) amelyek tartalmazzák a hő/tételszámot, a kémiai összetételt, a szakító- és nyúlási vizsgálati eredményeket, valamint az ellenállási adatokat. A jó hírű gyártók külső laboratóriumi akkreditációra (ISO/IEC 17025) hivatkoznak házon belüli tesztelésük során. Nagy volumenű vagy kritikus alkalmazások esetén fontolja meg, hogy a szállítás előtt megkövetelje a tanúsított gyári átvételi tesztet (FAT) vagy egy harmadik fél által végzett ellenőrzést a malomban.
A szabványos minőségek (1350, 8030, 6201) átfutási ideje általában 4-8 hét gyárilag 5 MT feletti rendelés esetén. Egyedi ötvözetösszetételek, nem szabványos átmérők vagy speciális temperálások 10–16 hetet igényelhetnek, és a minimális rendelési mennyiség méretenként 2–5 MT.
